設備類型，固液分離設備，過濾粉末固體和活性炭效果甚佳。

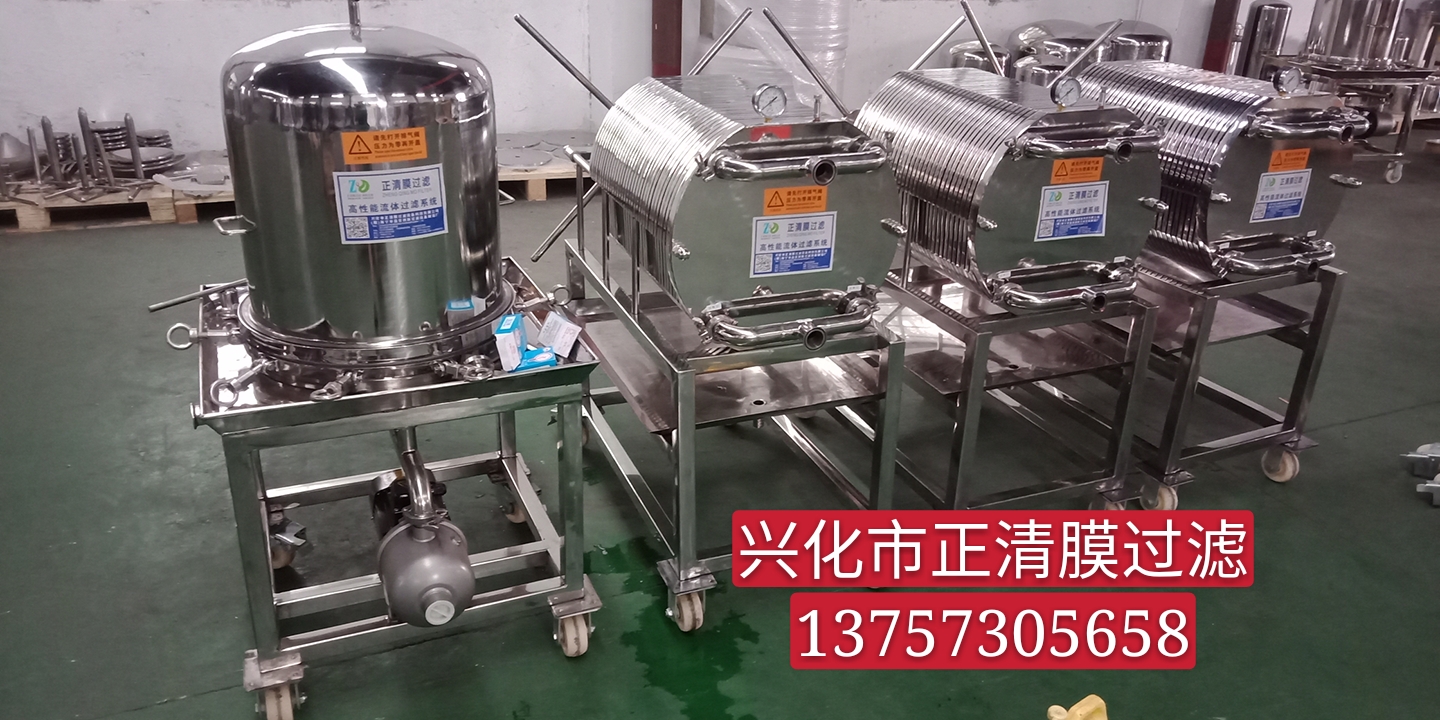

層疊式板框過濾器,是新研發的一種層疊式精密液體過濾器(機)，經我廠多年來生產過濾設備的實踐經驗制造而成，廣泛適用于化工、制藥、食用油，飲料，酒類、礦泉水、石油、環保等行業，對各類液體中微小雜質進行過濾、澄清、提取處理的理想新型設備。
層疊式板框過濾器,采用SUS316L和SUS304優質不銹鋼材料制造，工藝制作精良，性能安全穩定，抗腐蝕，經久耐用，結構新穎，操作簡便，靈活節能，適應性強的多用途過濾設備。
一、產品說明：

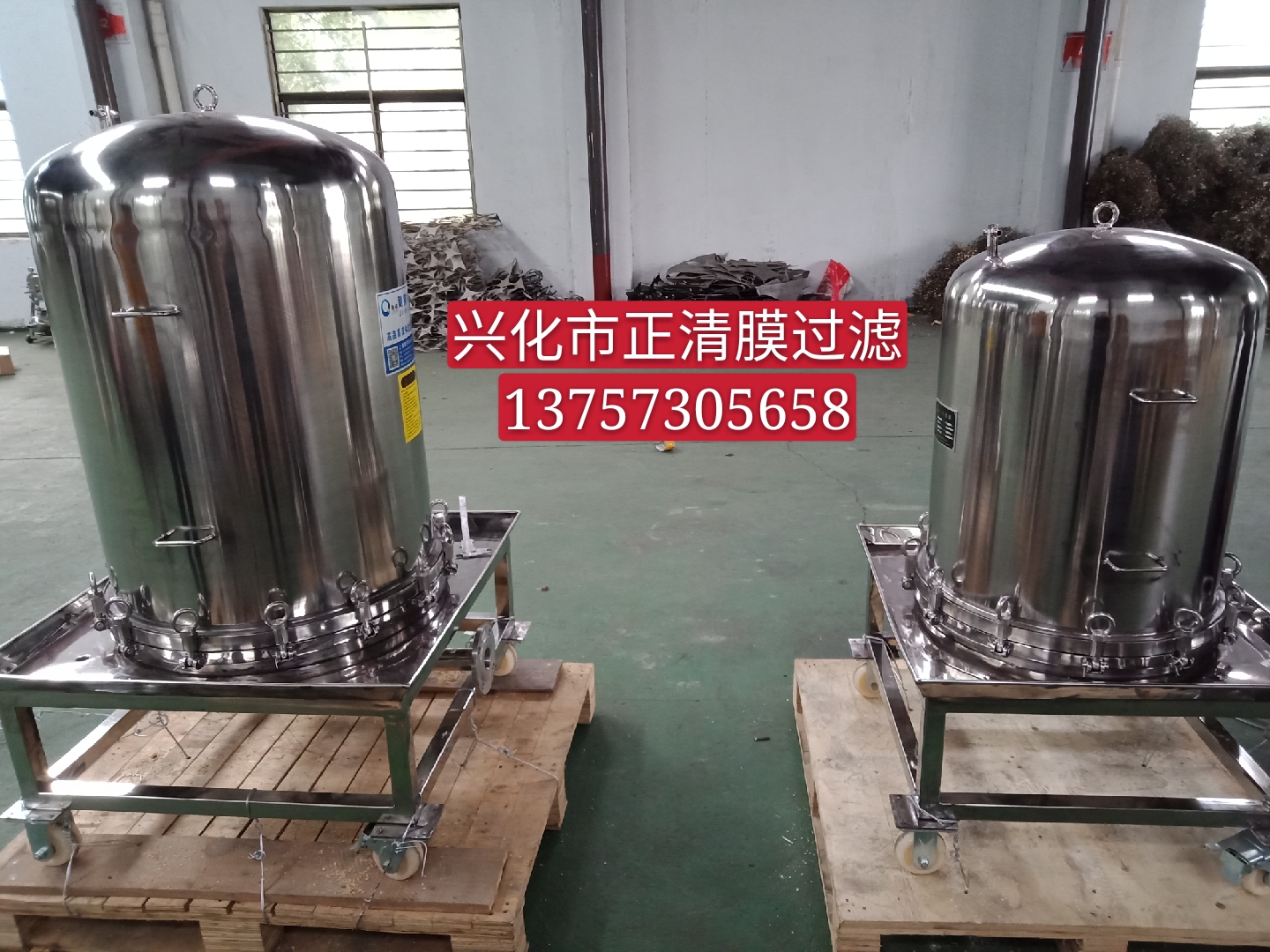

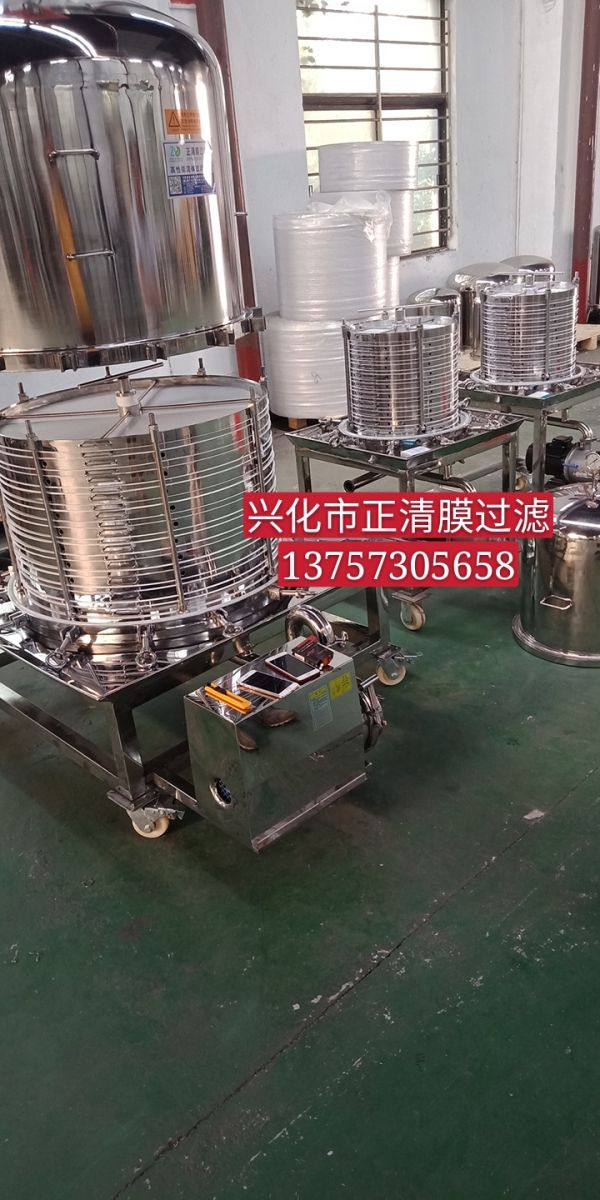

本設備經我公司多年來生產過濾設備的實踐經驗制造而成， 層疊式板框過濾器，采用SUS316L和SUS304優質不銹鋼材料制造，工藝制作精良，性能安全穩定，抗腐蝕，經久耐用，結構新穎，操作簡便，靈活節能，適應性強的多用途過濾設備。 過濾器內殼體與底盤形成封閉的內腔體，內腔體內有液體過濾裝置，穿過底盤的兩個原液體進入口和一個合格液排出口均與內腔體相連，過濾裝置包含多層重疊的過濾網板，將內腔體分成原液腔和合格液腔，原液進入口與原液腔連通，合格液排出口與合格液腔連通。本機具有單位空間內液體過濾面積大、速度快、流量大、效率高的特點。 層疊式板框過濾器，內過濾裝置是由多層重疊過濾網板組成，可根據用戶需要的流量大小選擇過濾機的規格，還可以根據用戶的要求特制液體在保溫狀態下的不同規格的過濾機，同時，本廠還為用戶提供配套泵和不配套泵兩種過濾機的選擇。過濾機和泵安裝在移動平臺上，清洗后可異地過濾其他液體，一機多用。 另外，層疊式板框過濾器，針對化工、制藥、精細食品、生物化工、環保等行業在液體過濾中，某些液體固態顆粒雜質含量較高，如頻繁沖洗勢必影響生產周期和效率的情況。也可為用戶設計增大過濾機腔內容積，使得在原液過濾中能夠按要求容納更多的固態顆粒雜質，正常生產。
層疊式板框過濾器與臥式板框過濾器，這兩種過濾器的使用對比。
1、層疊式板框過濾器可承受壓力0.1--0.8Mpa、不漏液體，因本機選用機械壓緊及全封閉法蘭聯接，杜絕漏的現象，而臥式板框過濾器選用硅膠密封，壓力高容易漏液體，采用旋轉壓緊，硅膠本身有軟性，從而不能保證漏液體現象。
2、層疊式板框過濾器，最大流量可以做到200T/h，因本機由進口DN40或DN50、DN80、進入，從中分二至三個進口進入過濾器內、加上每層過濾框中間6-8個孔進入內腔體過濾，再從網板中間多個孔出來，出液口DN40或DN50、DN80，從而充分保證進液體也保證出液體，就可確保大流量。縮短了過濾周期，而臥式板框過濾器進液口小，再加上網板進液口只有一個小長方形孔進入，從而不能確保大流量。
3、層疊式板框過濾器，過濾面積大，體積小，占用面積小，空間小，本機雙網板過濾，而確保過濾面大，重量輕，操作方便。而臥式板框過濾器面積也可做大，它就體積大，重量大，操作不便。
4、層疊式板框過濾器，一次性存粉末固體可達3公斤-300公斤，從中解決制藥、化工行業存粉末活性碳的設備，而臥式板框過濾器存碳，它橫向存，不能確?？騼?nèi)充 分存，層疊式板框過濾器平放存，就可確?？騼?nèi)充分存，層疊式板框過濾器，還有獨特的循環回流系統和過濾器內放液閥，是過濾活性碳行業的理想設備。(過濾框高度1.5cm-10cm)。
5、層疊式板框過濾器，由保溫過濾器和常溫過濾器兩種，保溫過濾器，適用于制藥、精細化工過濾中液體溫度低而結晶，流速慢的難題，本機可用蒸汽加熱，熱水加熱，或電熱管加熱三種，帶夾套，夾套可以做成三層，而臥式板框過濾器不能保溫過濾，不能把過濾溫度低而結晶的問題解決。

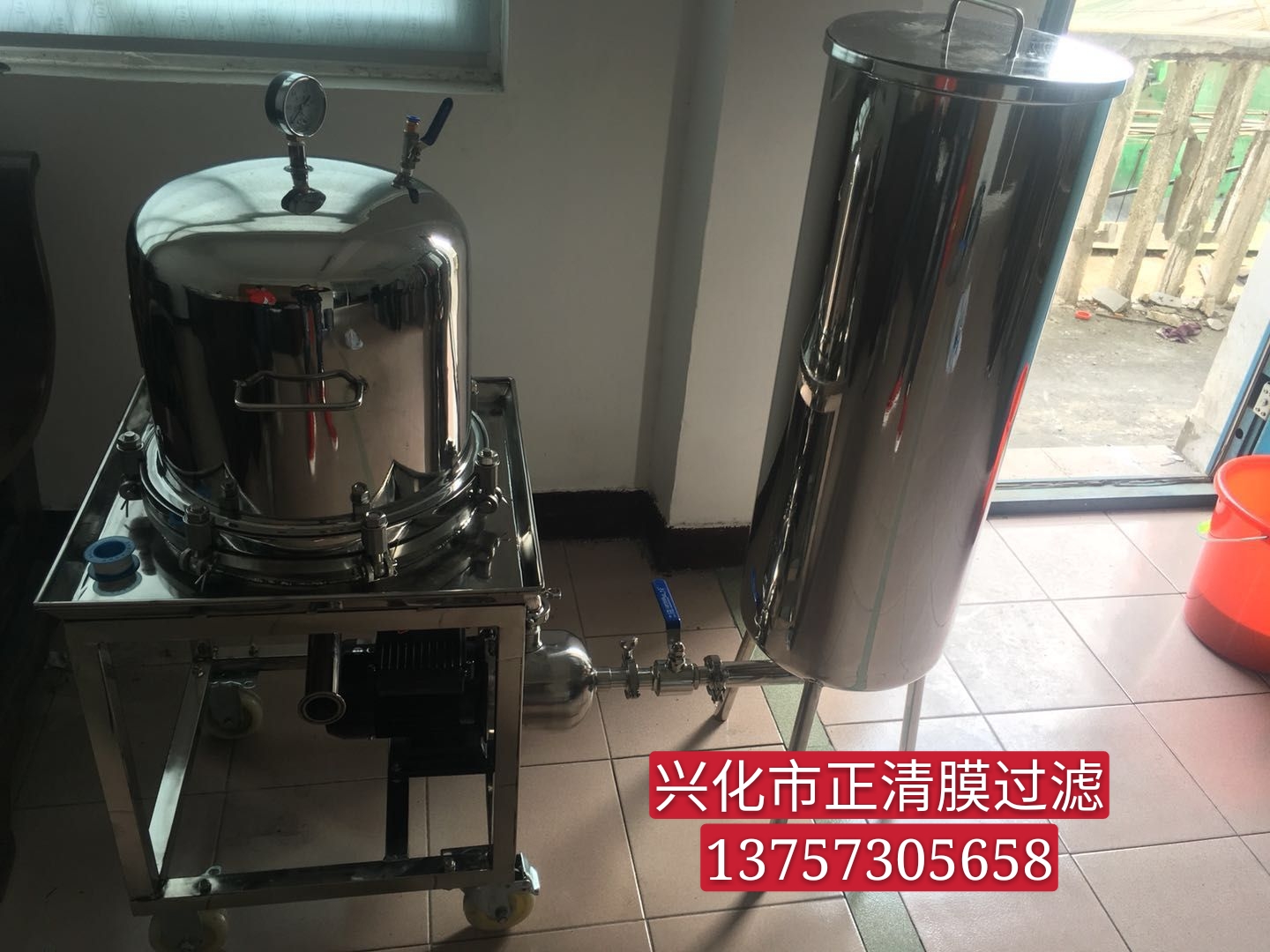

二、操作簡介： 打開容器按要求在濾網上、下面放入濾布（或濾膜、濾紙），上緊支桿，蓋好壓蓋，上緊法蘭羅拴使其密封。打開排氣口閥、打開進液閥原液受壓力進入過濾機中，當原液充滿過濾機后，關閉排氣口閥。過濾機內就會保持一定的壓力，在一定壓力的作用下原液進入腔體，原液滲透過所需要細度等級的濾布（或濾膜、濾紙）即能獲得合格的濾液，微細雜質顆粒被濾布（或濾膜、濾紙）捕捉截留在腔內，從而完成過濾工藝。在過濾過程中操作員應注意壓力表的變化，當壓力表指針由低到高指向2kg時表示容器內有較多物料需要打開清理。
固液分離是化工、制藥、食品等行業必不可少的過濾系統之一。
經過對我國制藥、化工行業粉末活性碳過濾設備行業的調研，在原料藥、制劑生產中大量使用的粉末狀活性碳脫色過濾設備陳舊落后。為此，我們公司科研人員成功開發了ZQMCD層疊式板框過濾器。日前，本公司生產的此過濾機已在全國固液分離行業生產使用，過濾效果反應極好。

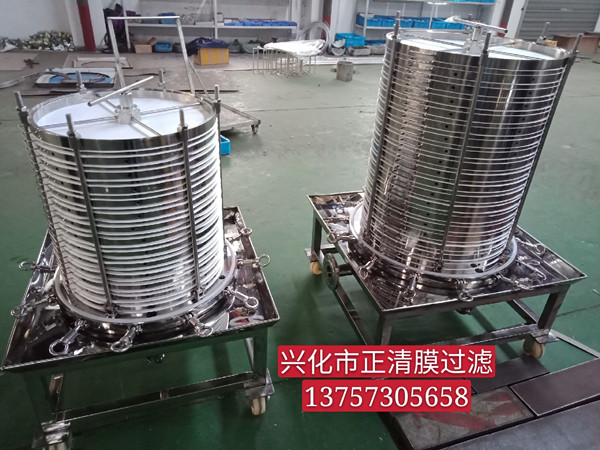

1．結構
ZQNCD型過濾機由筒體、過濾液板、視鏡、雙向壓緊裝置、循環管路系統。開啟進料閥，過濾開始，濾液即被輸送到指定的貯罐內。
2．工作原理
料漿經泵輸送進濾器內，上部排空閥顯示料漿充滿濾器后，停止進料。
打開循環管路系統，使料漿在濾器本體進行循環過濾，監視視鏡，當肉眼觀察符合質量要求時，關閉循環管路系統，開啟進行閥，過濾開始，濾液即被輸送到指定的貯罐內。
不銹鋼粉末活性碳過濾機分為兩種：1型、2型。1型為加熱保溫過濾。2型為普通。
3．產品特點
雙向壓緊結構，杜絕了泄漏現象。
生產效率高，濾液澄清度高。
獨特的循環系統，縮補了過濾周期。
滿足制藥行業GMP規范的要求。
勞動強度低，占地面積小。
可使用濾布、濾紙、濾膜、燒結金屬氈等作為過濾介質。
本過濾器采用優質SUS304或SUS316L不銹鋼材料精細加工而成，由清華大學核工部設計，結構緊密，采用雙面網板，可作反沖處理，無殘液，作為膜分離精細過濾，根據流量需要可增加或減少層數等特點。
技術參數
| 規格 |
層數 |
過濾面積(M2) |
濾材尺寸 |
過濾壓力(MPa) |
理論水流量(t/h) |
存活性炭 |
| ZQMCD-Ф300 |
10 |
0.7 |
Ф310 |
0.2-0.6 |
3 |
1-4 |
| ZQMCD-Ф300 |
20 |
1.4 |
Ф310 |
0.2-0.6 |
6 |
3-8 |
| ZQMCD-Ф300 |
30 |
2.1 |
Ф310 |
0.2-0.6 |
8 |
4-12 |
| ZQMCD-Ф400 |
20 |
2.5 |
Ф410 |
0.2-0.6 |
10 |
5-18 |
| ZQMCD-Ф400 |
30 |
3.7 |
Ф410 |
0.2-0.6 |
15 |
8-22 |
| ZQMCD-Ф400 |
40 |
5.0 |
Ф410 |
0.2-0.6 |
20 |
10-30 |
| ZQMCD-Ф500 |
20 |
3.9 |
Ф510 |
0.2-0.6 |
16 |
11-28 |
| ZQMCD-Ф500 |
40 |
7.8 |
Ф510 |
0.2-0.6 |
31 |
22-56 |
| ZQMCD-Ф600 |
20 |
5.6 |
Ф610 |
0.2-0.6 |
22 |
20-50 |
| ZQMCD-Ф600 |
30 |
8.4 |
Ф610 |
0.2-0.6 |
33 |
30-80 |
| ZQMCD-Ф600 |
40 |
11.3 |
Ф610 |
0.2-0.6 |
45 |
40-100 |
| ZQMCD-Ф700 |
20 |
7.7 |
Ф710 |
0.2-0.6 |
30 |
30-100 |
| ZQMCD-Ф700 |
40 |
15.3 |
Ф710 |
0.2-0.6 |
62 |
50-150 |
| ZQMCD-Ф800 |
30 |
15.0 |
Ф810 |
0.2-0.6 |
70 |
50-150 |
| ZQMCD-Ф800 |
40 |
20.0 |
Ф810 |
0.2-0.6 |
80 |
70-200 |
| ZQMCD-Ф1000 |
30 |
23.5 |
Ф1010 |
0.2-0.6 |
95 |
100-300 |
| ZQMCD-Ф1000 |
40 |
31.4 |
Ф1010 |
0.2-0.6 |
130 |
150-400 |
注：本設備尺寸大小，可以根據客戶不同需求訂做。
|
|
